Подсвечивать потолок с помощью светодиодов стало проще с появлением светодиодных лент. Их нетрудно смонтировать самостоятельно, закупив все необходимое. Стоит только придерживаться инструкции по установке.

Содержание

1 Способы подсветки потолка – размещение светодиодной ленты

Подсветка потолка с применением светодиодных лент является самым распространенным способом светодизайна. Собрать подсветку доступно каждому желающему, имеющему минимум технических знаний. Достаточно приобрести сборку из светодиодной ленты, блока питания и контроллера для регулировки яркости и цвета. Вариантов сборки множество, поэтому в статье, в основном, уделяется внимание самому популярному и в техническом отношении самому сложному способу – установке подсветки на натяжном и подвесном потолке.

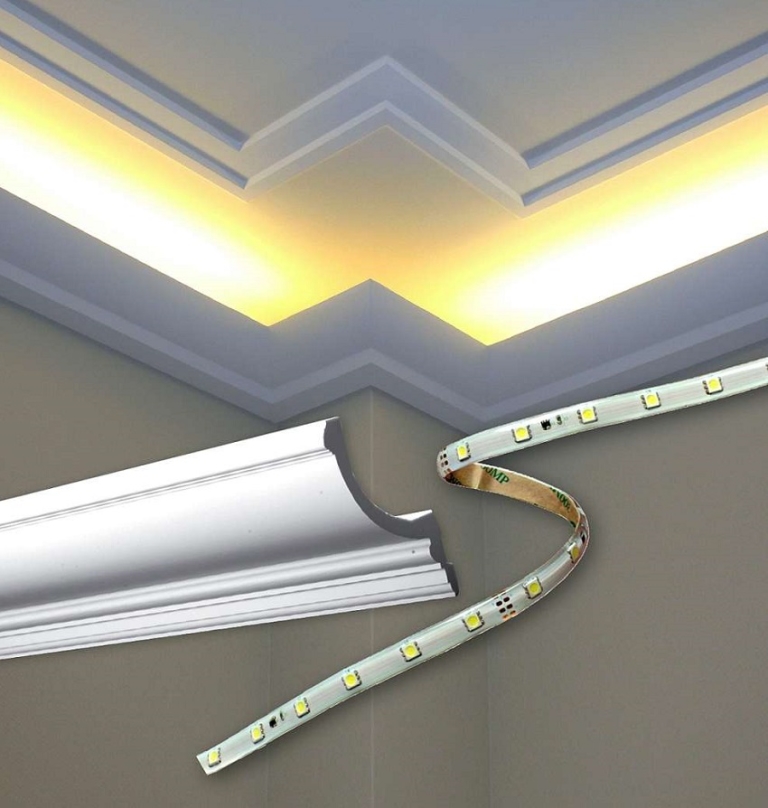

Скрытая подсветка потолка

Скрытая подсветка потолка

Сначала определяют место установки светодиодной подсветки. Обычно ее выполняют скрытой – ленту скрывают, видны только лучи света. Особенности конструкции потолка играют решающую роль в выборе места. Также принимают во внимание расстояние между источником света и освещаемым объектом. Близко к потолку размещать светодиоды не следует, иначе может получиться, что свет будет не однородным, а в виде отдельных точек. Продумывают также, где вмонтировать источник питания, который бывает различных размеров в зависимости от характеристик конструкции.

Всего известны и применяются несколько способов подсветки:

  • контурная – лента размещается на полке, от направленных вверх лучей образуется сплошная полоса;
  • направленная – установленные на откосе диоды образуют расходящиеся лучи на потолке;
  • точечная – освещение направлено с потолка вниз;
  • фигурная – применяются небольшие плафоны, из которых лучи света направлены в разные стороны.

Рекомендуем

2  Основные характеристики – яркость, цвета, энергопотребление

Разберемся с маркировкой светодиодных лент. Каждая модель имеет обозначение из букв SMD и четырехзначного числа. Две первых цифры – обозначение потребляемой мощности. Следует поинтересоваться мощностью, приходящейся на один метр. Это параметр указывается в техпаспорте ленты. По нему проводим расчет мощности блока питания: мощность одного метра умножаем на длину и коэффициент 1, 25 для запаса.

Расчеты нужны, если собираетесь воспользоваться частью ленты или добавить к ней еще несколько метров. Контроллер также подбирается по мощности светодиодной ленты. Кроме того, учитывается напряжение, от которого работают диоды. Оно может составлять 5, 12 и 24 В. Источники питания, контроллеры должны выбираться с учетом мощности и напряжения. При немного большей мощности устройствами можно пользоваться.

Светодиодная лента RGB 5050

Светодиодная лента RGB 5050

Световая характеристика ленты зависит от плотности расположенных на ней диодов. Она может быть различной: 30, 60 или 120  штук на одном метре. В зависимости от выбранного способа подсветки применяются ленты с различной плотностью. Контурная подсветка требует 60 или 120 светодиодов на метр, для направленной достаточно 30, можно 60. Применяют комбинированный способ монтажа: на полке устанавливают с плотностью 60 и 120, на откосе – 60 и 30. На каждую ленту требуется отдельный ИП, контроллеры. Возможна регулировка в широких диапазонах и создание различных световых эффектов.

Ленты выпускаются одноцветными и полноцветными. Дома чаще используют полноцветные. Цвета изменяются RGB контроллерами, которым управляют с помощью пульта: выбирают цвет, режим работы. Одноцветная подсветка имеет оттенки белого: голубой, нейтральный и желтый. Кроме белого могут быть другие цвета одноцветной ленты, которые по-разному воспринимаются: наиболее яркие – белые и зеленые, наименее – желтые, синие, красные.

3 Виды монтажа и цвета – на чем остановить выбор?

На эффективность светодиодной подсветки влияют способ монтажа и цветовое оформление комнаты: светлые тона отражают световые лучи, темные – поглощают. Чтобы умешить потери света, поверхность напротив источников покрывают краской или лаком со светоотражающим эффектом. Распространенным способом монтажа является прием, когда поток света направлен вверх и отражается от потолка вниз. Хороший эффект от применения натяжного потолка или окрашенного белым.

Ленту можно установить в алюминиевом или пластиковом коробе, имеющим матовый рассеиватель, подобный тому, которые применяются для светодиодных ламп. Часть яркости теряется из-за матовости рассеивателя. Закрытое пространство вызывает нагрев светодиодов. Короб устанавливают на стене или потолке. Также монтируют ленту на профиле – алюминиевом или пластиковом, который крепится к стене. Часть света отражается, а часть попадает в помещение напрямую.

Вариант установки ленты в короб

Вариант установки ленты в короб

Для основного освещения, а не дополнительной подсветки, наиболее подходит способ с установкой в коробе. Потери светового излучения в данном случае самые маленькие, в пределах 20–40 %, при других способах установки теряется 50 %. Если подобрать качественный рассеиватель, потери составят всего 20 %. Не терять и этих 20 % поможет призматический или рифленый отражатель. Яркость практически не снижается, светом не ослепляет.

При настройке периодов мигания следует избегать частот 0,5 Гц, 2 Гц и 7 Гц – соответственно один раз на 2 секунды, 2 и 7 раз в секунду. Такие частоты совпадают с ритмами головного мозга, что может негативно воздействовать на состояние человеческого организма. Категорически нельзя использовать простые прерыватели, подобные тем, которые применяются в аварийном освещении для фонариков.Только с применением контроллера мигание не будет резким – диоды разгораются и гаснут плавно.

В зависимости от цвета подсветки наблюдается определенная реакция человеческой психики. Свечение желтого или желто-оранжевого цвета нейтральное, подобное лампам накаливания. Оттенки зеленого успокаивают, расслабляют. Голубого – содействуют умственной деятельности, собранности, серьезности. Синий обостряет чувства, сообразительность. Не рекомендуется совмещать синий с желтым – у впечатлительных людей такое сочетание может вызвать истерику. Свечение красного цвета подходит для спальни, но у подвыпивших людей оно может вызвать неадекватную реакцию.

4 Что необходимо приобрести – советы по комплектации

Кроме, собственно, светодиодной ленты требуются блок питания и контроллеры. О выборе источников питания и контроллеров говорилось выше. Что касается самой ленты, то может понадобиться длина больше 5 метров, тогда куски нужно соединять. Делают это с помощью специальных устройств для соединения – коннекторов. Они могут быть плоскими или круглыми в зависимости от того, какой тип ленты используется.

Правильная установка светодиодной ленты способствует тому, что она будет служить неограниченное время. Она имеет двусторонний скотч с одной стороны платы, что позволяет монтировать ее в любом месте. Многие так и делают, не зная, что мощную светодиодную ленту требуется охлаждать. Продается специальный светодиодный профиль, служащий для монтажа. Он обладает способностью рассеивать тепловую энергию, характеристики указываются в Вт/м. Подбирая профиль, учитывайте, что мощности у него на один метр должно быть больше, чем у светодиодной ленты.

На широких профилях можно крепить несколько рядов светодиодной ленты. В таком случае при расчете необходимой мощности профиля умножаем ее на количество рядов.

Профили изготовляют алюминиевые или пластиковые, в зависимости от места монтажа бывают угловыми, врезными, встраиваемыми, накладными. Угловые алюминиевые изделия обычно комплектуются съемными рассеивателями для защиты глаз от яркого света. Встраиваемые применяются на потолках из гипсокартона, могут крепиться заподлицо или выступать. Врезные имеют края, которые закрывают неровности на месте выреза. Накладные могут приклеиваться или крепиться саморезами к любой поверхности.

Профиль для светодиодной ленты позволит наиболее удобно монтировать освещение

Профиль для светодиодной ленты позволит наиболее удобно монтировать освещение

Для нежилого помещения можно применить вместо специального алюминиевого профиля строительный, который в 20 раз дешевле. Выбирают без перфорации и нерифленый, из-за недостаточной теплопроводности стали, подойдет для светодиодов средней мощности. Можно употребить пластиковый короб, предназначенный для прокладки кабелей. Используют крышку от него, которая удобна для применения на неровных поверхностях, хорошо гнется и клеится. Из других подходящих изделий можно отметить карнизы для штор, которые используют по прямому назначению и для монтажа светодиодов.

5 Подготовка к установке – все предусмотреть и проверить

Светодиодная лента на потолке крепится один раз и, если смонтировать что-то неправильно, переделать очень трудно. Клей на скотче одноразовый, отодрать ее без повреждений невозможно, приклеить второй раз проблематично. Если допущены ошибки в монтаже, что-то исправить на высоте очень неудобно. Когда все-таки приходится демонтировать ленту, для повторной установки рекомендуется купить двусторонний скотч ЗМ. Чтобы не пришлось переделывать, лучше конструкцию собрать, проверить, а потом устанавливать.

Предварительно составляем проект, потолочная подсветка собирается по нему. При сборке учитываем важные моменты:

  • для лент более 5 метров длиной не применяем последовательное подключение;
  • каждую ленту, превышающую 5 метров, подключаем к отдельному блоку питания;
  • проводим проверку реальной мощности светодиодов, которая может отличаться от заявленной;
  • лента шириной 12 мм не должна иметь мощности больше 10 Вт/м, при большей – устанавливаем на теплоотводящий профиль;
  • основание выбираем ровное, иначе грозит перегрев ленты.

Работоспособность участков проверяем подключением к блоку питания. На нем нанесена цветная маркировка, указывающая, какой провод куда подключить. На многих источниках питания установлена защита от короткого замыкания. Некоторые имеют регулятор напряжения, обозначенный ADJ. Им можно регулировать яркость светодиодов. Ленту RGB к блоку питания и диммеру подключаем, соблюдая цветную маркировку. Используем диммеры от 1 Вт, более мощные мигают при подборе яркости, могут даже сгореть.

Старайтесь изначально не допускать ошибки при монтаже, если не хотите исправлять недочеты, лазая под потолком

Старайтесь изначально не допускать ошибки при монтаже, если не хотите исправлять недочеты, лазая под потолком

Сборку своими руками проводим, начиная с контроллера. Цветную ленту подключаем к разъемам: R – для красного провода, G – для зеленого, B – для синего. Черный провод подключаем к клемме, обозначенной 12 V или 24 V. Затем проводим подключение контроллера к БП. Важно не перепутать полюса, чтобы не сгорела лента. Подключаем к сети 220 В и проверяем. Если все работает, отключаем от контроллера и клеим по месту установки. Подключаем еще раз, если работает, можно заняться потолком.

Если требуется разрезать ленту, делаем это только в местах, обозначенных символом ножниц. Разрез в другом месте приведет к неработоспособности светодиодов. Отрезки соединяем коннекторами или пайкой. Пайка предпочтительнее, особенно при большой мощности ленты. контакты на коннекторе со временем окисляются от нагрева. Для пайки применяем канифоль, но не кислоту, которая остается на проводниках и разрушает их.

Качественно приклеить ленту можно только на обезжиренную изопропиловым спиртом или праймером (салфетка для обработки кузова автомобиля) поверхность без пыли и грязи. Температура в помещении должна быть не ниже 18°.

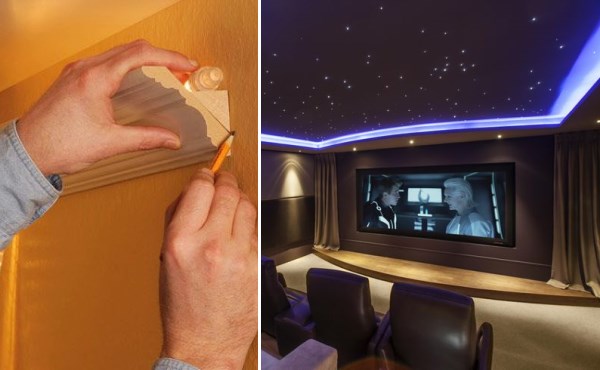

6 Сборка звездного неба – компоненты и элементы

Ленту для звездного неба не применяем, используем отдельные светодиоды. Источник питания используем на 5 В, подобный используемому для лент. При расчете мощности исходим из того, что на 100 лампочек требуется 10 Вт. Если больше, это не повредит. Годится самый простой понижающий трансформатор. Желательно применение контроллера-прерывателя, чтобы звездочки мигали подобно настоящим.

Подсветку легче сделать на натяжном потолке, точнее, на базовом потолочном покрытии, куда диоды просто приклеиваем строительным силиконом. Подправляем, чтобы не светили в сторону. Соблюдаем полярность при подключении – плюс длиннее, обозначается ключом. Обращаемся осторожно – контакты легко ломаются. На каждый вывод натягиваем кембрик, чтобы уберечь от короткого замыкания.

Для установки на гипсокартонный потолок вырезаем по размерам потолочной ниши плиту. В ней сверлим отверстия по количеству светодиодов и закрываем лицевую сторону полупрозрачной пластиной. Ее лучше подобрать мелко-рифленую, лучи, исходящие от светодиодов будут походить на настоящие. Звездное небо, изображение которого наклеено на пластину, усилит эффект, особенно, если разместить отверстия подобно расположению звезд на небе. После монтажа конструкцию устанавливаем в потолочную нишу.

Особых трудностей монтаж светодиодной ленты не вызывает. Важно только быть внимательным, чтобы не допустить ошибки в сборке электрической цепи, что может привести к выходу из строя части или всей конструкции
